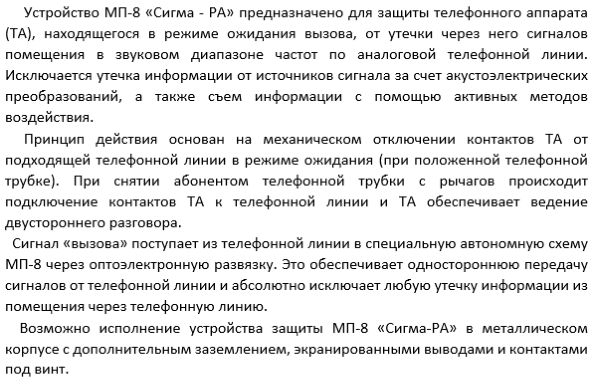

Устройство защиты МП–8 «Сигма-РА»
Продукция.
Устройства защиты слаботочных линий: МП-1А, МП-1Ц, КОРУНД, МП-2, МП-4, МП-8
Устройство защиты сети питания: МП-3.
Устройство защиты системы оповещения: МП-5.
Устройство защиты цифровых ТА от несанкционированного доступа: МП-7.
Источники электропитания: МП-9, МП-10.
Устройства защиты слаботочных линий

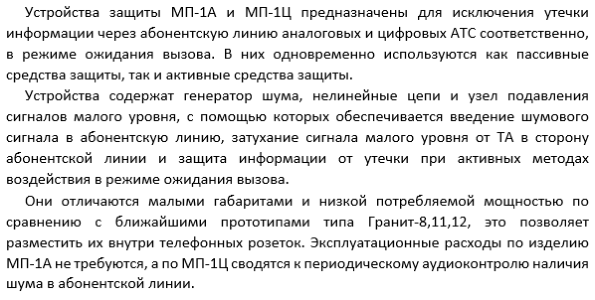

Устройства защиты МП-1А и МП-1Ц
Устройство защиты КОРУНД

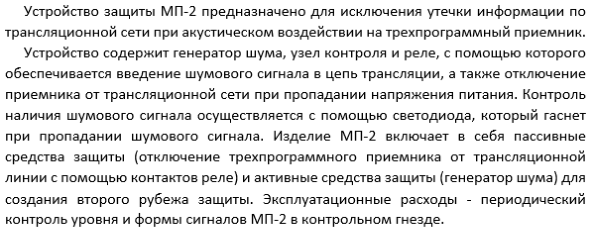

Устройство защиты трехпрограммного приемника МП-2

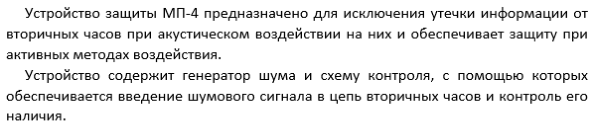

                          Устройство защиты вторичных часов МП-4

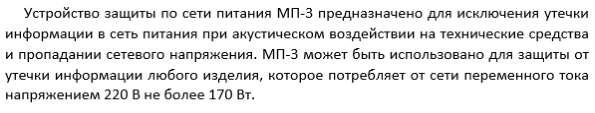

Устройство защиты сети питания МП-3

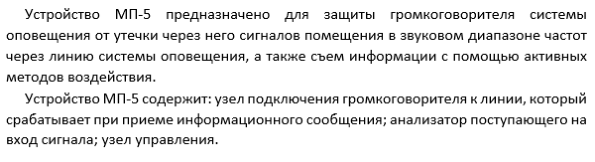

Устройство защиты системы оповещения МП-5

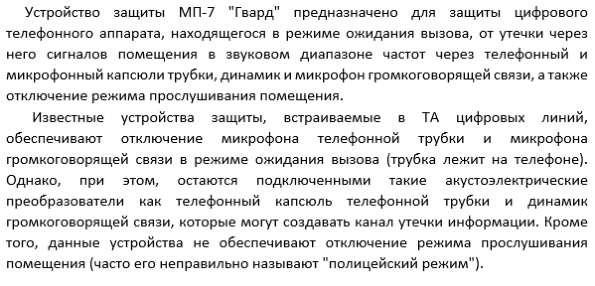

Устройство защиты цифровых ТА от несанкционированного доступа
МП-7 "Гвард"
Источник электропитания МП-9
Защищённый источник электропитания МП-10

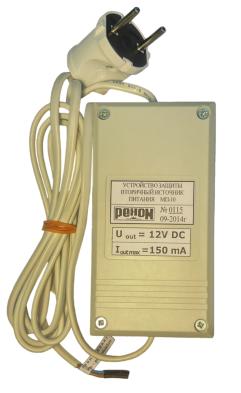

   Устройство защиты МП-10 предназначено для исключения утечки информации
по сети питания от технических средств при акустическом воздействии на них.
   Устройство подает напряжение питания 12 В на технические средства, если
напряжение в сети переменного тока больше 170 В, и автоматически отключает
если напряжение менее 30 В. При пропадании шумового сигнала происходит
автоблокировка и технические средства отключаются.
   Работоспособность устройства МП-10 автоматически проверяется с помощью
светящихся светодиодов.
   Для блокировки сигналов акустоэлектрических преобразований и ВЧ
навязывания в первичную цепь (220 В) включены:
- генератор шумового сигнала;
- шунтирующие ВЧ конденсаторы;
- фильтр.
   Устройство обеспечивает активный и пассивный уровень защиты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
   Номинальное переменное напряжение сети: 220 В.
   Напряжение включения устройства не более: 170 В.
   Напряжение отключения устройства не менее: 30 В.
   При пропадании напряжения сети переменного тока затухание, вносимое
устройством, в сторону сети на частоте 1 кГц составляет не менее: 80 дБ.
    Напряжение на выходе: 12 В.
    Максимальный ток нагрузки: 150 мА.
    Спектральная плотность шумового сигнала на частоте 300 Гц
 не менее: 20мкА/√Гц.
    Габаритные размеры устройства МП-10 ( без проводов ) не более:
 ( 125 х165 х145 ) мм.
    Масса устройства МП-10 не более: 0,5 кг.
    Наработка на отказ составляет не менее: 50000 ч.
    Срок службы изделия: 10 лет.
   Источник электропитания МП-9 предназначен для питания устройства
МП-8 «СИГМА РА».
  Устройство МП-9 является трансформаторным блоком питания со схемой
стабилизации выходного напряжения и содержит:
- электронную защиту входных цепей 220В (самовосстанавливающийся
предохранитель);
- защиту от короткого замыкания и перегрузки.
  Для блокировки сигналов акустоэлектрических преобразований и ВЧ
навязывания в первичную цепь (220 В) включены:
- схема амплитудного ограничения на диодах;
- шунтирующие ВЧ конденсаторы.
   Устройство обеспечивает пассивный уровень защиты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
  Номинальное переменное напряжение сети: 220 В.
  Номинальный потребляемый от сети ток не более:  0,01 А.
  Напряжение на выходе:  12 В (±1.5%).
  Максимальный ток нагрузки:  0,03 А.
  Напряжение пульсаций на выходе, не более:  10 мВ.
  Габаритные размеры Ш/Д/Г (без штырев подключения):  40/60/40 мм.
  Вес, не более:  110 г.
